Индикатор цифровой щитовой ИПС8503

Индикатор цифровой щитовой ИПС8503

Описание:

Индикаторы в зависимости от выполняемых функций имеют две модификации.
Модификация ИПС8503/1 предназначена для отображения на цифровом табло индикатора тока статора генератора в "рабочем режиме", а также перегрузочного тока статора генератора и времени от начала перегрузки до момента ее ликвидации в "режиме перегрузки".
Модификация ИПС8503/2 предназначена для отображения на цифровом табло индикатора тока статора генератора в "рабочем режиме", а также перегрузочного тока статора генератора и времени от начала перегрузки до момента ее ликвидации в "режиме перегрузки" и передаче информации в автоматизированную систему через встроенный интерфейс RS-485.
Индикаторы могут включаться непосредственно в цепи переменного тока или к вторичным обмоткам измерительных трансформаторов тока с отображением на цифровом табло индикатора значений тока  в А или кА.
Индикаторы имеют встроенное реле, контакты которого замыкаются при превышении заданного номинального значения тока статора генератора. Режимы коммутации внешней электрической цепи следующие:
- по переменному току допускается предельный режим с напряжением от 0 до 125 В и током от 0,0001 до 0,5 А;
- по постоянному току допускается предельный режим с напряжением от 0 до 30 В и током от 0,0001 до 1 А, а также напряжением от 30 до 110 В с током, который уменьшается по экспоненте от 1 А до 0,0001 А.
Номинальное  значение тока статора генератора вводится в память индикатора оператором посредством кнопок на лицевой панели индикатора или через интерфейс RS-485.

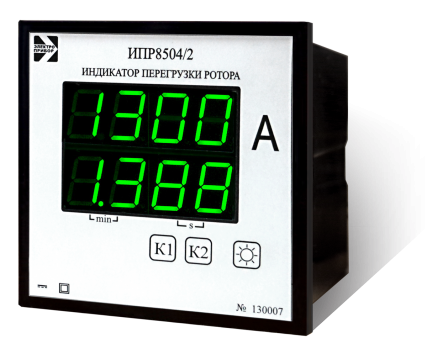

Индикаторы выполнены в щитовом исполнении. Цифровое табло имеет четыре цифры зеленого цвета свечения высотой 20 мм для отображения тока статора генератора и четыре цифры красного цвета свечения для отображения времени от начала перегрузки до момента ее ликвидации в минута и секундах, которые мигают для привлечения внимания о наступившей перегрузке. Предусмотрена возможность регулировки яркости свечения. В индикаторах обеспечивается гальваническое разделение входных и выходных цепей, всех цепей и цепи питания.
